800噸金屬薄板拉伸機也稱為薄板拉伸液壓機,主要用于各類金屬薄板的拉伸、彎曲、翻邊、成型等工藝。從機身結構上主要分為三梁四柱式和框架式兩種。三梁四柱式結構簡單、經濟實用,適用于多種拉伸工藝??蚣苁浇Y構剛性好、精度高、抗偏載能力強,適用于對精度要求較高的拉伸工藝。廠家可根據具體需求,如拉伸工件的形狀、尺寸、材料等,生產出符合客戶需求的金屬薄板拉伸機。

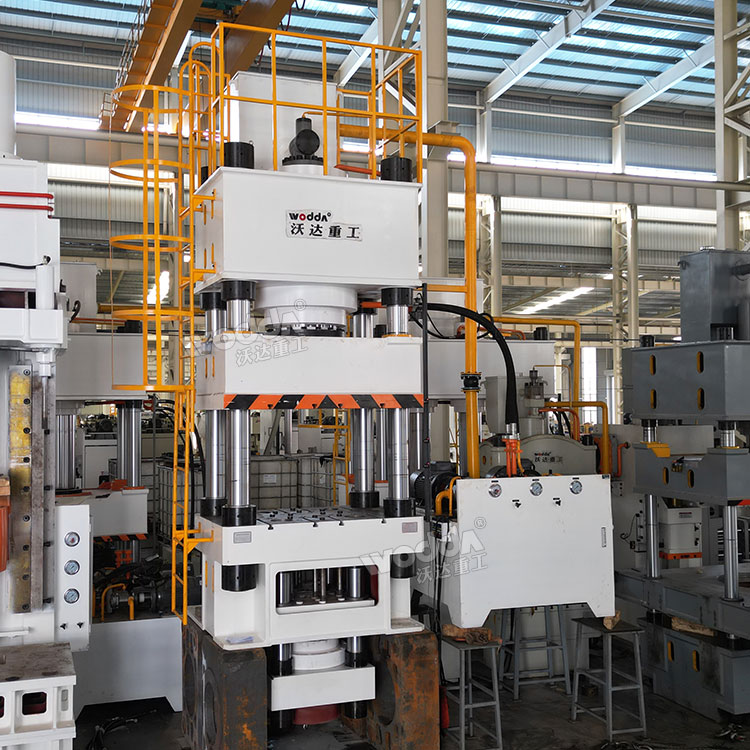

800噸金屬薄板拉伸機
本文介紹的800噸金屬薄板拉伸機是一款800噸三梁四柱液壓機,主要應用汽車配件、汽車鈑金件、汽車覆蓋件的拉伸成型工藝,因此該機也稱為汽車配件拉伸液壓機、汽車鈑金件拉伸液壓機、汽車覆蓋件拉伸液壓機,可實現汽車配件的沖壓、拉伸、鍛造、模壓、熱壓、冷擠壓等工藝。機器計算機優化設計,三梁四柱式結構,剛性好,精度高,防松及調節能力極強。四柱采用優質碳素鋼調質處理,表面鍍硬鉻,導向精度高,耐火性強??粘?、工作速度快,提高了生產效率。PLC控制,工作靈敏可靠,柔性好。

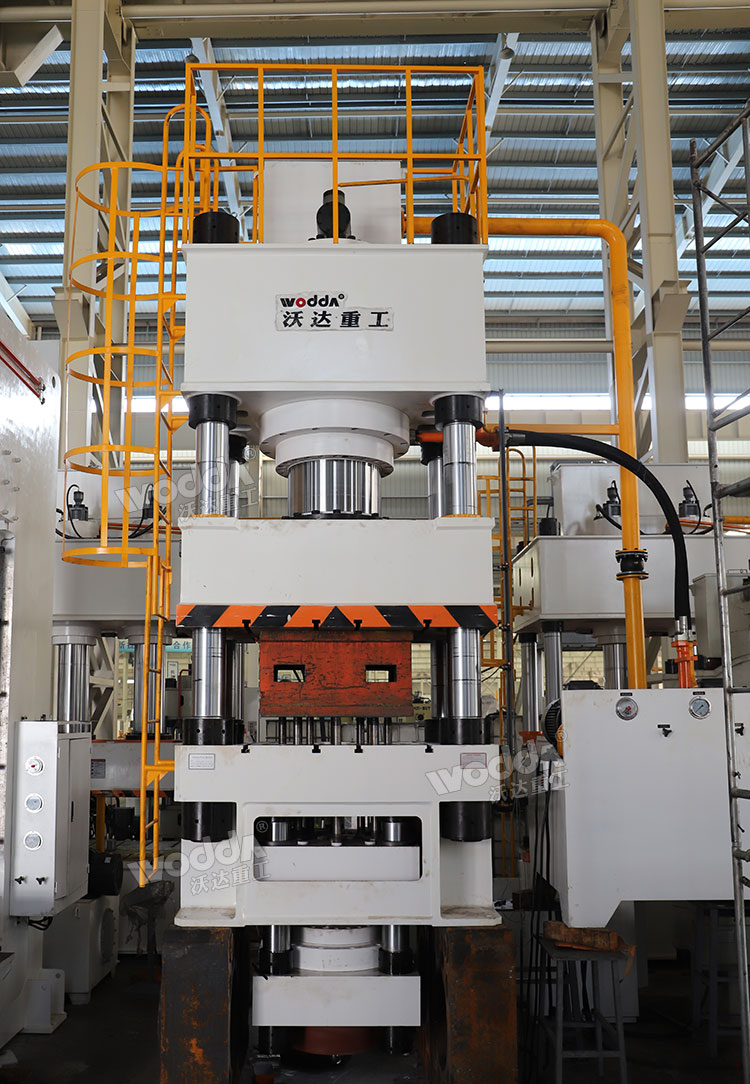

800噸汽車配件拉伸液壓機
汽車配件拉伸液壓機應用范圍
設備的性能特點:
1、有獨立的動力機構和電器系統,采用按鈕集中控制,并設有點動、半自動工作制。
2、800噸汽車配件薄板拉伸成型液壓機低能耗、高效率。
3、設有安全保護裝置。
4、活動橫梁二段速度控制:空載快速、工進慢速靠模、拉伸。
5、主缸、壓邊缸具有上下限位保護,行程位置設定簡單、方便、快捷。
6、工作壓力、 速度和行程范圍可根據需要在規定范圍內任意調節,并能完成上壓成型和定程成型兩種工藝方式。
8、800噸汽車配件拉伸液壓機采用三梁四柱式結構,簡單、經濟實用。采用液壓墊拉伸工藝,PLC智能控制,具有易操作,生產效率高,汽車配件成型次品少,外觀平整度高等特點。
800噸金屬薄板拉伸機帶有液壓墊裝置,液壓墊安裝在工作臺內部空間中,通過頂桿驅動壓邊模具,由液壓油缸驅動實現上下運動,完成產品的深拉伸工藝。帶有液壓墊框架式液壓機具有明顯的性能優勢:帶液壓墊裝置能防止板料成型時材料流動過快造成的起皺或拉裂,提高工件的拉伸質量。
液壓墊
液壓墊也稱拉伸墊,是控制板料成形設備的重要組成部分,其選擇除了考慮一次性投資成本、占地空間和維護使用成本等因素外,還需重點關注其性能參數,例如壓力范圍、壓力波動、有效拉伸行程、行程次數、能量曲線、位置控制、冷卻功能、節能措施和拉伸墊原理結構等。
拉伸液壓機中液壓墊的工作方式:
(1)滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。
(2)滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。
(3)滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
