碳化硅作為無機非金屬材料,具有耐高溫,耐磨等特點,耐火材料的一種。碳化硅壓塊是以碳化硅微粉為主要原料配置的粉末體,經過液壓機壓制成型,具有良好的耐磨性、熱抗震性、耐腐蝕性。根據山東沃達重工的設計制造經驗,碳化硅微粉壓制成型采用400噸四梁四柱液壓機,一模出四塊,該機也稱碳化硅粉末壓塊機,是生產壓制碳化硅微粉成型的理想加工設備。

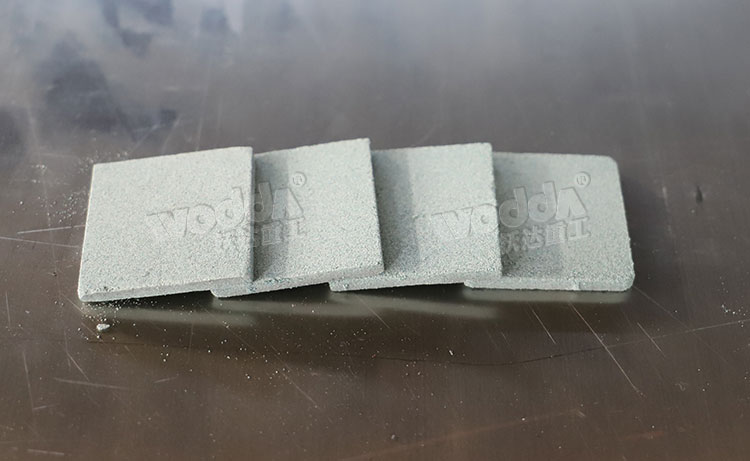

碳化硅粉末壓塊
400噸四梁四柱液壓機由四根立柱和四個橫梁組成,是一款常用的粉末成型液壓機設備,可以提供較高的壓力,滿足粉末制品工藝對于壓制力的要求??梢源_保粉末材料在壓制過程中達到所需的致密度和強度。作穩定性較高,能夠保持一致的壓力和形狀控制。通過調節液壓閥來實現對壓力、速度等參數的精確控制。本機適用于陶瓷粉末、粉末、粉末冶金、石墨粉末、耐火材料、非粉末等制品的壓制成型。
400噸四梁四柱液壓機工作壓力、成型速度和行程可根據工藝要求進行調整,該機具有獨立的動力機構和電氣系統,采用按鈕集中控制??蓪崿F手動、半自動、自動三種操作方式,可實現恒壓、定程兩種方式。
400噸碳化硅粉末壓塊機客戶現場展示:

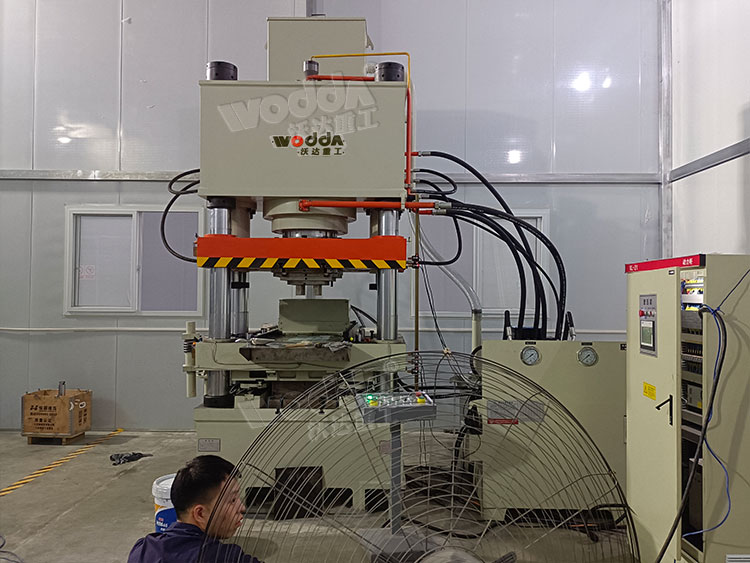

400噸碳化硅粉末壓塊機客戶現場

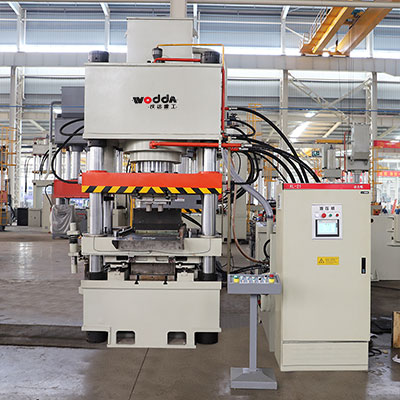

400噸四梁四柱液壓機客戶車間調試

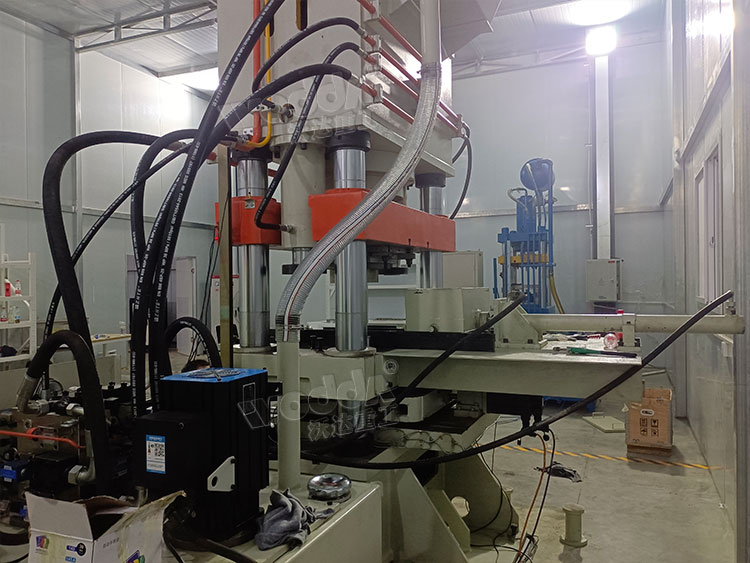

自動移粉送料裝置

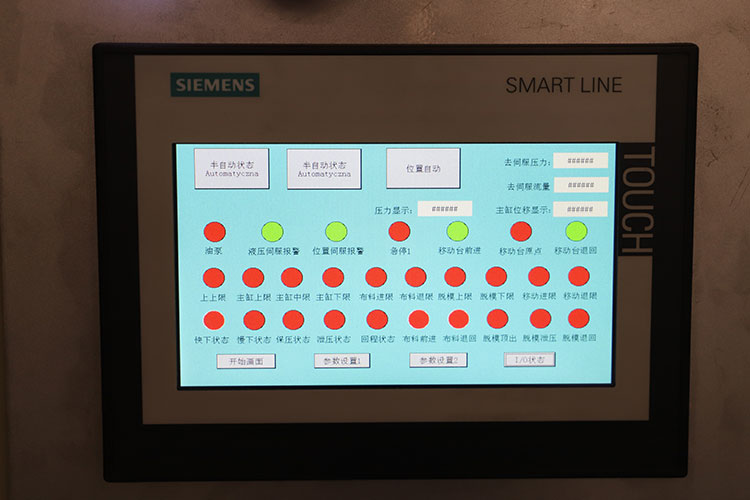

PLC數控顯示屏
400噸碳化硅粉末壓塊機機身采用四梁四柱式結構,確保平穩精度高,適應于各種高精密壓裝于成型。采用的機、電、液、氣一體化控制,具有自動送料裝置,浮動加壓,使制品成型密度有效控制,液壓系統采用的組合疊加閥塊,保證液壓機連續,頻繁的穩定工作;裝料、成型、脫模三位置的機械檔塊定位及無級調整機構,確定了制品的幾何尺寸的穩定可調。配有油液冷卻裝置。采用PLC及人機界面集中控制,同時裝有機械限位裝置,從而保證制品的一致性。
400噸四梁四柱液壓機部分機身參數:
設備型號:四梁四柱式液壓機
公稱壓力:4000KN
系統壓力:25Mpa
滑塊行程:400mm
開口高度:1020mm
臺面尺寸:1000*600mm
控制形式:PLC+伺服
滑塊速度:按需定制
注:以上參數僅供參考,機器實際參數請以山東沃達重工徐經理18963222388(微信同號)技術方案為準。
400噸碳化硅粉末壓塊機優點:
1、高穩定性和精密度;
2、在擠壓位置集中支撐所有模板;
3、設置時間短,快速更換沖模;
4、編程設計,根據要求改動動作程序;
5、消耗低,節能設計;
6、400噸碳化硅粉末壓塊機有著獨立的伺服系統和電器系統,并具有浮動壓制,使制品成型得到有效控制,保護性脫模和一般性脫模兩種脫模方式可供選擇,電氣控制采用PLC可編程控制器;
7、并采用按鈕集中控制,同時裝有機械限位裝置,從而保證制品的一致性,具有穩定性、精準性、高效性等特點;
8、填料更均勻,成品推出更順暢;
9、400噸四梁四柱液壓機壓力自動監控,安全性能高;
10、進行粉末移送和液壓比例浮動成型;
11、伺服傳動成型速度快,模具磨損低;
12、結構簡單,操作方便。
400噸四梁四柱液壓機組成結構:
1、400噸四梁四柱液壓機主機機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母及調節螺母等組成。
2、主缸,本機的油缸結構為活塞式油缸由缸體、導向套、活塞頭、活塞桿、鎖母、聯接法蘭、缸口法蘭等組成
3、限程裝置位于主機機身右側,由支架,撞塊及行程開關組成。
4、液壓系統由能源轉換裝置(泵和油缸)、能量調節裝置(各種閥)以及能量輸送裝置(油箱、管路)等所組成。
5、電氣控制系統
6、潤滑系統
7、安全防護系統
